Tổng quan về van cổng OS&Y kèm công tắc giám sát

Van cổng OS&Y (Outside Screw and Yoke) là loại van cổng có trục van hoạt động được đặt bên ngoài thân van, với tay quay điều khiển để đóng mở van. Đặc biệt, van OS&Y có thể kết hợp với công tắc giám sát để truyền tín hiệu về trạng thái đóng mở của van từ xa.

Van cổng OS&Y kèm công tắc giám sát phù hợp sử dụng cho hệ thống cấp nước, hệ thống xử lý nước thải, tưới tiêu và phòng cháy chữa cháy (PCCC). Với khả năng cô lập đường ống hiệu quả và khả năng giám sát trạng thái hoạt động, van mang lại sự an toàn và tin cậy cao cho hệ thống.

Van cổng OS & Y kèm công tắc giám sát

Ưu điểm của van cổng OS&Y có gắn công tắc giám sát

Thiết kế van OS&Y thuận tiện cho việc bảo trì, sửa chữa do trục điều khiển và cơ cấu đóng mở được bố trí bên ngoài thân van.
Công tắc giám sát giúp người quản lý có thể theo dõi trạng thái hoạt động của van từ xa, kịp thời phát hiện sự cố để xử lý.
Kết hợp đường truyền tín hiệu từ công tắc giám sát với hệ thống BMS (Building Management System) để tự động hóa việc đóng mở van khi cần thiết.
Van có thể ngắt dòng chảy hoàn toàn, không bị rò rỉ nhờ thiết kế cổng nêm bọc EPDM toàn bộ.

Cấu tạo và nguyên lý hoạt động

Chi tiết về các bộ phận của van cổng OS&Y

Thân van và nắp: Thường làm bằng gang hoặc thép, với lớp phủ chống ăn mòn như sơn epoxy, phun kim loại phủ,... để tăng độ bền trong môi trường khắc nghiệt.
Đĩa van (cổng nêm): Làm bằng gang với lớp bọc EPDM toàn bộ, đảm bảo độ kín khít tuyệt đối khi đóng van.
Trục van: Bằng thép không gỉ, nối với đĩa van để thực hiện chuyển động đóng mở.
Gioăng làm kín: Bằng cao su EPDM, giúp kín hoàn toàn không để rò rỉ khi van đóng.
Tay quay: Để điều khiển đóng mở van. Khi tay quay quay theo chiều kim đồng hồ sẽ đóng van, quay ngược chiều sẽ mở van.
Công tắc giám sát: Gồm các bộ phận cảm biến kết nối với trục để theo dõi vị trí của van, cơ cấu chuyển mạch và đầu nối điện. Công tắc sẽ phát tín hiệu "van đang mở" khi cổng nêm ở vị trí trên và ngược lại.

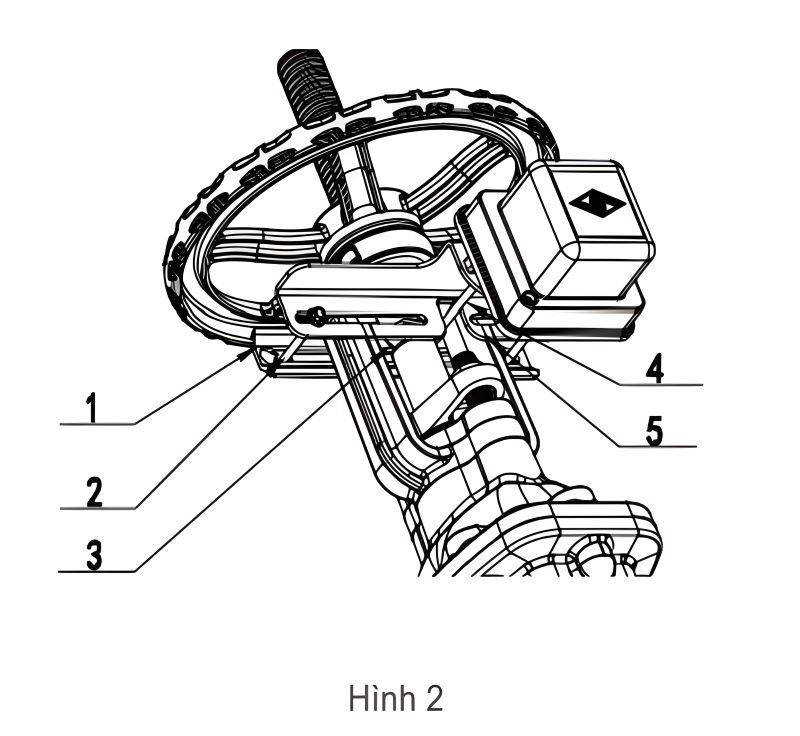

Cấu tạo Van cổng OS & Y kèm công tắc giám sát

Nguyên lý hoạt động

Khi muốn đóng van, vặn tay quay theo chiều kim đồng hồ, trục van sẽ hạ cổng nêm xuống, ép chặt cổng nêm vào chỗ ngồi trong thân van. Khi đó công tắc giám sát sẽ chuyển trạng thái tín hiệu và truyền về tủ điều khiển, cho biết van đã đóng.

Khi mở van, quay tay theo hướng ngược lại làm trục nâng cổng nêm lên, lúc này công tắc sẽ phát tín hiệu "van đang mở".

Như vậy, với mỗi lần đóng/mở van, công tắc giám sát sẽ tự động cấp tín hiệu báo về trạng thái hoạt động của van một cách chính xác.

Tiêu chuẩn kỹ thuật và điều kiện sử dụng

Vật liệu cấu thành

Các chuyên gia khuyến cáo nên chọn van cổng OS&Y kèm công tắc có các vật liệu chính như sau:
Thân và nắp van: Gang dẻo, gang xám hoặc thép phù hợp; đáp ứng yêu cầu về độ bền, chống ăn mòn.
Cổng nêm: Gang bọc EPDM.
Trục: Thép không gỉ 304/316/410/420 tùy theo yêu cầu bền chống ăn mòn.
Gioăng kín: EPDM.
Công tắc giám sát: Vỏ kim loại bảo vệ, tiếp điểm bằng vàng hoặc bạc.

Thông số kỹ thuật

Đường kính: Van cổng OS&Y có đường kính từ DN40 đến DN600.
Áp suất làm việc: Thường là PN10, PN16 (tương đương Class 125/250).
Nhiệt độ làm việc: Từ 0oC đến 80oC. Một số loại có thể làm việc ở nhiệt độ cao hơn.
Môi chất: Nước sạch, nước thải, dung dịch hóa chất...

Tiêu chuẩn áp dụng

Về áp suất, kích thước, thử nghiệm... đáp ứng các tiêu chuẩn: AWWA C512, ANSI/AWWA C550, ANSI/AWWA C111, ASTM A126, EN 1092-2,...
Tiêu chuẩn cho công tắc giám sát: UL/FM, IP65/66/67, CE,...
Một số loại van OS&Y có thể đạt chứng nhận UL/FM và được phép sử dụng trong hệ thống PCCC.

Lắp đặt và bảo trì

Hướng dẫn lắp đặt

Kiểm tra van trước khi lắp đặt: Không có vết nứt, lỗi trên bề mặt.

Lắp van đúng hướng dòng chảy theo mũi tên chỉ dẫn trên thân van.
Đảm bảo các bích nối phải phẳng, song song và cùng tâm với nhau. Dùng đệm kín phù hợp.
Siết bu lông bích theo mô men xác định, siết chéo đều nhau.
Với công tắc giám sát: lắp đặt và đấu nối dây cẩn thận, tránh làm hỏng cơ cấu bên trong. Đảm bảo tiếp xúc điện tốt, kín nước, chống nhiễu.
Sau lắp đặt cần tiến hành thử áp lực theo quy định.

Bảo trì và sửa chữa

Kiểm tra và bôi trơn trục van, cơ cấu chuyển động định kỳ 6-12 tháng.
Kiểm tra độ kín gioăng, phớt. Thay thế khi có dấu hiệu rò rỉ.
Kiểm tra công tắc giám sát: vệ sinh tiếp điểm, đo điện trở tiếp xúc, thử tín hiệu...
Điều chỉnh và hiệu chuẩn lại công tắc nếu hoạt động chưa chính xác.
Tháo toàn bộ van ra để sửa chữa hoặc thay thế các chi tiết bên trong khi cần thiết.

Vì sao nên chọn van cổng OS&Y kèm công tắc giám sát?

Khả năng cô lập đường ống tuyệt đối: Với cấu tạo cổng kín bọc EPDM, van OS&Y ngăn dòng chảy hoàn toàn, hạn chế rò rỉ tối đa.
Giám sát trạng thái van từ xa: Hệ thống giám sát tập trung sẽ biết chính xác van đang đóng hay mở, tiết kiệm thời gian đi kiểm tra thực tế.
An toàn cho hệ thống PCCC: Công tắc giám sát phát hiện van đã đóng hay mở, giúp hệ thống chữa cháy tự động như sprinkler, hệ foam hoạt động chính xác hơn.
Tuổi thọ cao: Sản xuất từ vật liệu cao cấp, bền với mài mòn và ăn mòn, van OS&Y có thể hoạt động ổn định trong thời gian dài.
Thuận tiện bảo trì: Chi tiết van OS&Y được bố trí bên ngoài nên dễ dàng tháo lắp sửa chữa, không tốn nhiều thời gian như loại van khác.

Kết luận

Van cổng OS&Y kèm công tắc giám sát là lựa chọn tối ưu cho các đường ống cấp nước, thoát nước và hệ thống PCCC. Sản phẩm tích hợp ưu điểm tuyệt vời của van cổng với khả năng theo dõi trực tuyến trạng thái đóng mở, nâng cao độ an toàn và hiệu quả trong vận hành, bảo trì hệ thống.
