Công thức tính cột áp bơm: Hướng dẫn chi tiết và ví dụ minh họa

Việc lựa chọn một chiếc máy bơm nước phù hợp với nhu cầu sử dụng là điều cần thiết để đảm bảo hiệu suất hoạt động tối ưu và kéo dài tuổi thọ của máy bơm. Trong các thông số kỹ thuật của máy bơm, cột áp đóng vai trò quan trọng. Cột áp bơm quyết định chiều cao tối đa mà máy bơm có thể đẩy nước lên và khả năng vượt qua các vật cản trong đường ống. Việc hiểu rõ về cột áp bơm, cách tính toán và các yếu tố ảnh hưởng sẽ giúp bạn lựa chọn được chiếc máy bơm phù hợp nhất cho nhu cầu của mình. Bài viết này sẽ hướng dẫn bạn cách tính cột áp bơm một cách chi tiết cùng với các ví dụ minh họa, giúp bạn nắm vững kiến thức cơ bản về cột áp và áp dụng vào thực tế.

Xem thêm:

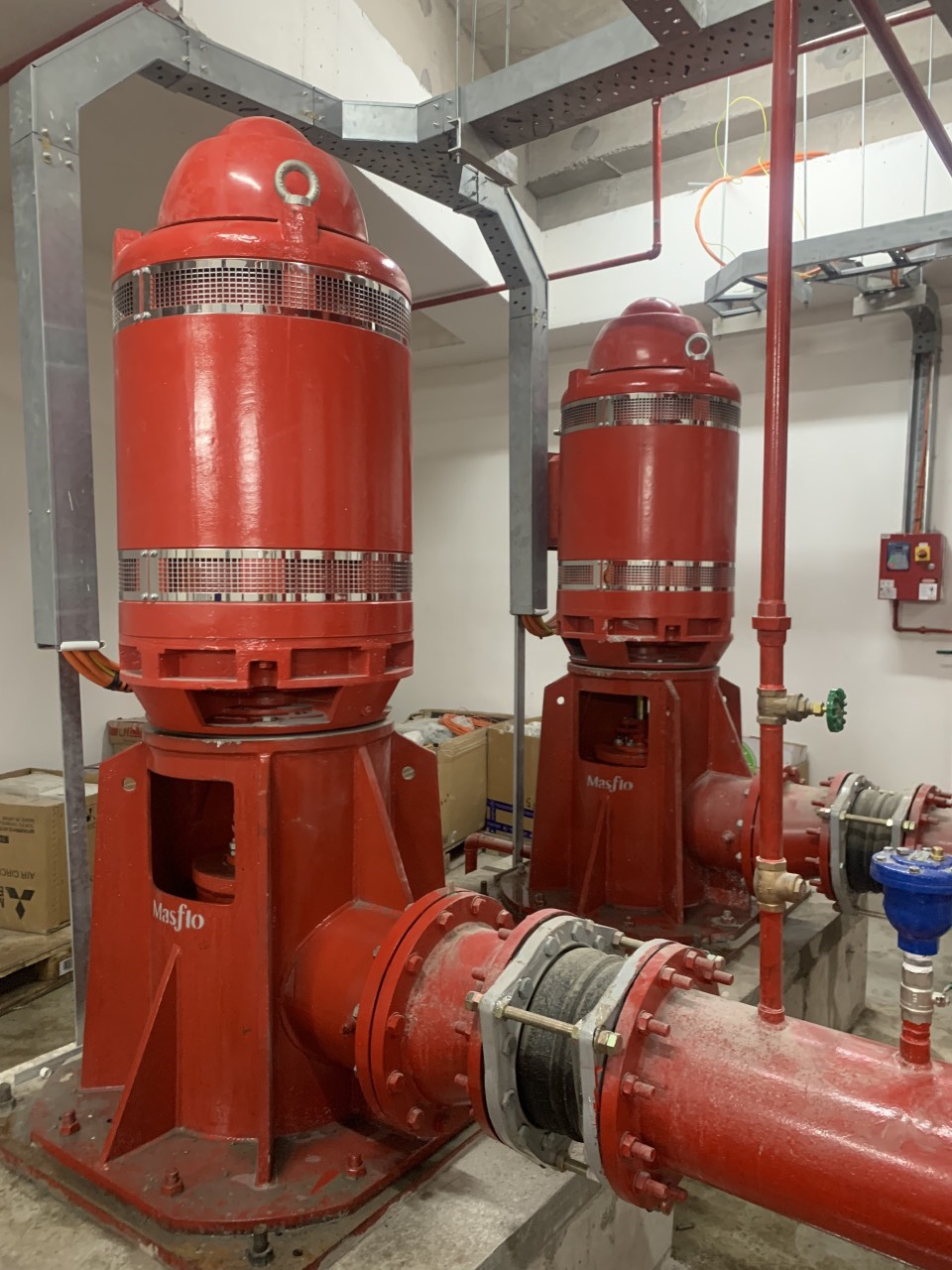

Máy bơm nước công nghiệp

Các yếu tố ảnh hưởng đến cột áp bơm và cách tính toán chính xác

Cột áp bơm là một thông số kỹ thuật quan trọng, phản ánh khả năng đẩy nước lên cao và vượt qua các vật cản của máy bơm. Để tính toán cột áp bơm một cách chính xác, bạn cần hiểu rõ các yếu tố ảnh hưởng đến nó:

1. Chiều cao nâng :

• Chiều cao nâng chính là khoảng cách thẳng đứng từ mực nước nguồn đến vị trí cần đưa nước lên.
• Ví dụ: Bạn cần lấy nước từ giếng sâu 5m và bơm lên bồn chứa nước trên tầng 2 cao 10m, thì chiều cao nâng Hs = 5m + 10m = 15m.

2. Độ giảm áp :

• Độ giảm áp bao gồm các tổn thất áp suất trong đường ống do ma sát, chấn động, uốn cong, van,...
• Độ giảm áp lớn hơn khi đường ống dài, đường kính ống nhỏ, lưu lượng lớn hoặc có nhiều vật cản trên đường ống.
• Cách tính độ giảm áp có thể dựa trên công thức tính toán chuyên ngành hoặc sử dụng bảng tra cứu độ giảm áp cho từng loại ống.

3. Áp suất cần thiết tại điểm sử dụng :

• Áp suất cần thiết tại điểm sử dụng phụ thuộc vào mục đích sử dụng, ví dụ:
• Máy bơm tưới cây: Áp suất cần thiết thường thấp, khoảng 1-3 atm.
• Máy bơm nước sinh hoạt: Áp suất cần thiết thường cao hơn, khoảng 2-4 atm.
• Máy bơm chữa cháy: Áp suất cần thiết rất cao để có thể đưa nước lên cao và xa, khoảng 6-10 atm.

4. Hiệu suất của máy bơm:

• Hiệu suất của máy bơm là tỷ lệ giữa năng lượng được chuyển hóa thành năng lượng đẩy nước lên cao và năng lượng tiêu thụ của máy bơm.
• Hiệu suất máy bơm thường được thể hiện bằng phần trăm, ví dụ: 70%, 80%,...
• Máy bơm có hiệu suất cao sẽ tiết kiệm năng lượng hơn và tạo ra cột áp lớn hơn.
• Hiệu suất máy bơm phụ thuộc vào thiết kế, công suất, độ mòn của động cơ và các bộ phận khác của máy bơm.

5. Các yếu tố khác:

• Ngoài các yếu tố chính trên, một số yếu tố khác cũng có thể ảnh hưởng đến cột áp bơm như:
  • Độ nhớt của chất lỏng: Chất lỏng có độ nhớt cao sẽ tạo ra lực cản lớn hơn, làm giảm cột áp.
  • Nhiệt độ của chất lỏng: Nhiệt độ chất lỏng cao sẽ làm giảm độ nhớt, giúp tăng cột áp bơm.
  • Mật độ của chất lỏng: Chất lỏng có mật độ cao sẽ nặng hơn, khó bơm lên cao hơn, dẫn đến cột áp giảm.

Phân loại cột áp bơm: Cột áp tĩnh, cột áp động và cột áp toàn phần

Cột áp được chia thành 3 loại: cột áp tĩnh, cột áp động và cột áp toàn phần. Hiểu rõ sự khác biệt giữa các loại cột áp này giúp bạn lựa chọn máy bơm phù hợp với nhu cầu sử dụng.

1. Cột áp tĩnh :

• Cột áp tĩnh là chiều cao thẳng đứng từ mực nước nguồn đến điểm cao nhất cần đưa nước lên.
• Cột áp tĩnh thường được biểu diễn bằng đơn vị mét (m).
• Ví dụ: Nếu bạn cần bơm nước từ giếng lên bồn chứa nước trên tầng 2 cao 10m thì cột áp tĩnh là 10m.

2. Cột áp động :

• Cột áp động là áp suất cần thiết để bơm nước vượt qua các vật cản như đường ống, van, cút nối,....
• Cột áp động thường được biểu diễn bằng đơn vị mét cột nước (mWC) hoặc atm (atm).
• Cột áp động phụ thuộc vào độ dài đường ống, đường kính ống, lưu lượng nước, vật liệu đường ống,...
• Càng nhiều vật cản trong đường ống, đường ống càng dài hoặc lưu lượng nước càng lớn thì cột áp động càng cao.

3. Cột áp toàn phần :

• Cột áp toàn phần là tổng của cột áp tĩnh và cột áp động.
• Cột áp toàn phần phản ánh tổng áp suất mà máy bơm cần tạo ra để đưa nước đến điểm sử dụng.
• Cột áp toàn phần được biểu diễn bằng đơn vị mét cột nước (mWC) hoặc atm (atm).

Công thức tính cột áp bơm cho các loại bơm khác nhau

Công thức tính cột áp bơm được áp dụng cho các loại máy bơm khác nhau, nhưng có thể có một số điểm khác biệt tùy thuộc vào loại máy bơm.

1. Công thức tính cột áp bơm cho máy bơm ly tâm:

• Cột áp toàn phần = Cột áp tĩnh + Cột áp động
• Cột áp động = ∑ (Độ giảm áp trên từng đoạn ống) + Độ giảm áp do van, cút nối....

2. Công thức tính cột áp bơm cho máy bơm chìm:

• Công thức tính cột áp cho máy bơm chìm tương tự như công thức tính cột áp cho máy bơm ly tâm:
• Cột áp toàn phần = Cột áp tĩnh + Cột áp động
• Cột áp động = ∑ (Độ giảm áp trên từng đoạn ống) + Độ giảm áp do van, cút nối....

3. Công thức tính cột áp bơm cho máy bơm tăng áp:

• Cột áp bơm tăng áp thường được tính toán dựa trên áp suất cần thiết tại điểm sử dụng và áp suất nước nguồn.
• Cột áp = Áp suất cần thiết - Áp suất nước nguồn
• Ví dụ:
  • Áp suất cần thiết là 4 atm.
  • Áp suất nước nguồn là 1 atm.
  • Cột áp bơm tăng áp cần thiết là 4 atm - 1 atm = 3 atm.

Ứng dụng thực tế của công thức tính cột áp bơm trong thiết kế hệ thống

Công thức tính cột áp bơm được ứng dụng trong thiết kế hệ thống bơm nước cho nhiều mục đích khác nhau như:

1. Thiết kế hệ thống cấp nước sinh hoạt cho gia đình:

• Sử dụng công thức tính cột áp bơm giúp xác định cột áp cần thiết để đưa nước lên bồn chứa nước trên tầng cao hoặc cung cấp đủ áp lực nước cho các thiết bị trong nhà.
• Công thức tính cột áp giúp lựa chọn máy bơm phù hợp với chiều cao nhà, lưu lượng nước sử dụng và áp suất nước cần thiết.

2. Thiết kế hệ thống tưới tiêu cho nông nghiệp:

• Công thức tính cột áp bơm giúp xác định cột áp cần thiết để đưa nước lên cao hoặc bơm nước qua đường ống dài để tưới cho các vườn cây.
• Công thức tính cột áp giúp xác định lưu lượng nước phù hợp với diện tích cần tưới và tính toán độ giảm áp trên đường ống để lựa chọn máy bơm có cột áp phù hợp.

3. Thiết kế hệ thống chữa cháy:

• Công thức tính cột áp bơm giúp xác định cột áp cần thiết để đưa nước lên cao và cung cấp đủ áp lực nước để chữa cháy.
• Công thức tính cột áp giúp lựa chọn máy bơm có cột áp mạnh mẽ để đảm bảo hiệu quả chữa cháy trong trường hợp khẩn cấp.

Cách lựa chọn bơm phù hợp dựa trên cột áp cần thiết

Việc lựa chọn máy bơm phù hợp dựa trên cột áp cần thiết là bước quan trọng để đảm bảo hiệu suất hoạt động tối ưu và tuổi thọ của máy bơm.

1. Xác định cột áp bơm cần thiết:

• Để xác định cột áp bơm cần thiết, bạn cần tính toán cột áp tĩnh, cột áp động và cột áp toàn phần.
• Cột áp tĩnh là chiều cao thẳng đứng từ mực nước nguồn đến điểm cần bơm nước lên.
• Cột áp động được tính toán dựa trên độ dài đường ống, đường kính ống, lưu lượng nước, vật liệu đường ống,...
• Cột áp toàn phần là tổng của cột áp tĩnh và cột áp động.

2. Lựa chọn máy bơm có cột áp phù hợp:

• Sau khi xác định cột áp bơm cần thiết, bạn cần lựa chọn máy bơm có cột áp phù hợp hoặc cao hơn.
• Nếu cột áp của máy bơm thấp hơn cột áp cần thiết, máy bơm sẽ không thể đẩy nước lên cao và tạo áp lực nước cần thiết.
• Nếu cột áp của máy bơm cao hơn cột áp cần thiết, máy bơm vẫn hoạt động nhưng có thể gây lãng phí điện năng và làm giảm tuổi thọ của máy bơm.

3. Lưu ý các yếu tố khác:

• Ngoài cột áp, bạn cũng cần lưu ý đến các yếu tố khác như lưu lượng bơm, công suất, hiệu suất, kích thước máy bơm,...
• Lựa chọn máy bơm có lưu lượng phù hợp với nhu cầu sử dụng để đảm bảo đủ nước cho mục đích sử dụng.
• Lựa chọn máy bơm có công suất phù hợp để đảm bảo máy bơm hoạt động ổn định và không bị quá tải.
• Lựa chọn máy bơm có hiệu suất cao để tiết kiệm điện năng và tăng tuổi thọ cho máy bơm.

Các kỹ thuật nâng cao để tối ưu hóa cột áp bơm

Để tối ưu hóa cột áp bơm và nâng cao hiệu suất hoạt động, bạn có thể áp dụng một số kỹ thuật nâng cao sau:

1. Sử dụng đường ống có đường kính lớn hơn:

• Sử dụng đường ống có đường kính lớn hơn giúp giảm ma sát trong đường ống, giảm độ giảm áp và tăng cột áp bơm.

2. Giảm số lượng van, cút nối trong đường ống:

• Giảm số lượng van, cút nối trong đường ống giúp giảm lượng nước bị hao hụt do rò rỉ và giảm độ giảm áp.

3. Sử dụng máy bơm có hiệu suất cao:

• Sử dụng máy bơm có hiệu suất cao giúp tăng cột áp bơm và tiết kiệm năng lượng.

4. Sử dụng hệ thống điều khiển tự động:

• Sử dụng hệ thống điều khiển tự động giúp điều chỉnh lưu lượng nước và cột áp cho phù hợp với nhu cầu sử dụng, giúp tối ưu hóa hiệu suất hoạt động của máy bơm.

Lỗi thường gặp khi tính toán cột áp bơm và cách khắc phục

Trong quá trình tính toán cột áp bơm, bạn có thể gặp phải một số lỗi phổ biến. Hiểu rõ các lỗi thường gặp và cách khắc phục sẽ giúp bạn tính toán cột áp bơm chính xác hơn.

1. Không tính toán đầy đủ độ giảm áp:

• Lỗi thường gặp nhất là không tính toán đầy đủ độ giảm áp do ma sát, chấn động, uốn cong, van, cút nối,... trong đường ống.
• Cách khắc phục: Tính toán độ giảm áp một cách kỹ lưỡng dựa trên công thức hoặc bảng tra cứu độ giảm áp, hoặc sử dụng phần mềm chuyên dụng để tính toán.

2. Lựa chọn máy bơm có cột áp thấp hơn so với nhu cầu:

• Việc lựa chọn máy bơm có cột áp thấp hơn so với nhu cầu sẽ dẫn đến tình trạng máy bơm không thể đẩy nước lên cao hoặc tạo đủ áp lực nước.
• Cách khắc phục: Xác định cột áp cần thiết một cách chính xác và lựa chọn máy bơm có cột áp phù hợp hoặc cao hơn.

3. Lựa chọn máy bơm có lưu lượng quá thấp:

• Lựa chọn máy bơm có lưu lượng quá thấp sẽ dẫn đến tình trạng máy bơm hoạt động quá tải và giảm tuổi thọ.
• Cách khắc phục: Xác định lưu lượng nước cần thiết một cách chính xác và lựa chọn máy bơm có lưu lượng phù hợp.

Phần mềm hỗ trợ tính toán cột áp bơm hiệu quả

Hiện nay, có nhiều phần mềm hỗ trợ tính toán cột áp bơm một cách nhanh chóng và chính xác, giúp bạn tiết kiệm thời gian và công sức. Một số phần mềm phổ biến:

1. Phần mềm EPANET:

• EPANET là phần mềm mô phỏng hệ thống cấp nước do EPA (Cơ quan Bảo vệ Môi trường Hoa Kỳ) phát triển, hỗ trợ tính toán lưu lượng nước, áp suất nước, cột áp bơm,...
• EPANET là phần mềm miễn phí, có thể tải về và sử dụng cho mục đích cá nhân hoặc phi thương mại.

2. Phần mềm WaterCAD:

• WaterCAD là phần mềm thiết kế mạng lưới cấp nước do Bentley Systems phát triển, hỗ trợ tính toán cột áp bơm, lưu lượng nước, tổn thất áp suất,...
• WaterCAD là phần mềm chuyên nghiệp, được sử dụng rộng rãi trong các dự án thiết kế cấp nước.

3. Phần mềm Flowmaster:

• Flowmaster là phần mềm mô phỏng hệ thống lưu chất do ANSYS phát triển, hỗ trợ tính toán lưu lượng nước, áp suất nước, cột áp bơm,...
• Flowmaster là phần mềm chuyên nghiệp, được sử dụng rộng rãi trong các ngành công nghiệp, đặc biệt là trong lĩnh vực chế tạo máy bơm.

Lưu ý quan trọng khi áp dụng công thức tính cột áp bơm

Khi áp dụng công thức tính cột áp bơm, bạn cần lưu ý một số điểm sau:

1. Xác định chính xác các thông số đầu vào:

• Xác định chính xác các thông số đầu vào như chiều cao nâng, độ giảm áp, áp suất cần thiết, lưu lượng nước, đặc tính đường ống,...
• Sai sót trong việc xác định các thông số đầu vào sẽ dẫn đến kết quả tính toán cột áp không chính xác.

2. Chọn lựa đơn vị đo lường phù hợp:

• Sử dụng đơn vị đo lường phù hợp trong các công thức tính toán để đảm bảo tính chính xác của kết quả.
• Ví dụ: Sử dụng đơn vị mét (m) cho chiều cao nâng, đơn vị mét cột nước (mWC) hoặc atm (atm) cho cột áp.

3. Lưu ý đến hiệu suất của máy bơm:

• Hiệu suất của máy bơm là yếu tố quan trọng ảnh hưởng đến cột áp bơm.
• Lưu ý đến hiệu suất của máy bơm khi tính toán cột áp và lựa chọn máy bơm.

4. Cân nhắc đến các yếu tố môi trường:

• Một số yếu tố môi trường như nhiệt độ, độ nhớt của chất lỏng, mật độ của chất lỏng,... cũng có thể ảnh hưởng đến cột áp bơm.
• Cân nhắc các yếu tố môi trường khi tính toán cột áp bơm để đảm bảo tính chính xác của kết quả.

Kết luận

Trên đây là hướng dẫn chi tiết về công thức tính cột áp bơm, từ các yếu tố ảnh hưởng đến cách tính toán chính xác, phân loại cột áp bơm và ứng dụng thực tế trong thiết kế hệ thống. Việc hiểu rõ về cột áp bơm giúp bạn lựa chọn máy bơm phù hợp, tối ưu hiệu suất hoạt động của hệ thống, và tránh các lỗi thường gặp khi tính toán.

Đồng thời, việc sử dụng phần mềm hỗ trợ cũng giúp đơn giản hóa quá trình tính toán và nâng cao độ chính xác của kết quả. Lưu ý những điểm quan trọng khi áp dụng công thức cột áp bơm để đảm bảo tính chuẩn xác và hiệu quả trong thiết kế hệ thống cung cấp nước.

Hy vọng rằng thông tin trên sẽ giúp bạn hiểu rõ hơn về cột áp bơm và áp dụng kiến thức này vào thực tiễn một cách hiệu quả.
